ST-JFU 特高频智能传感器

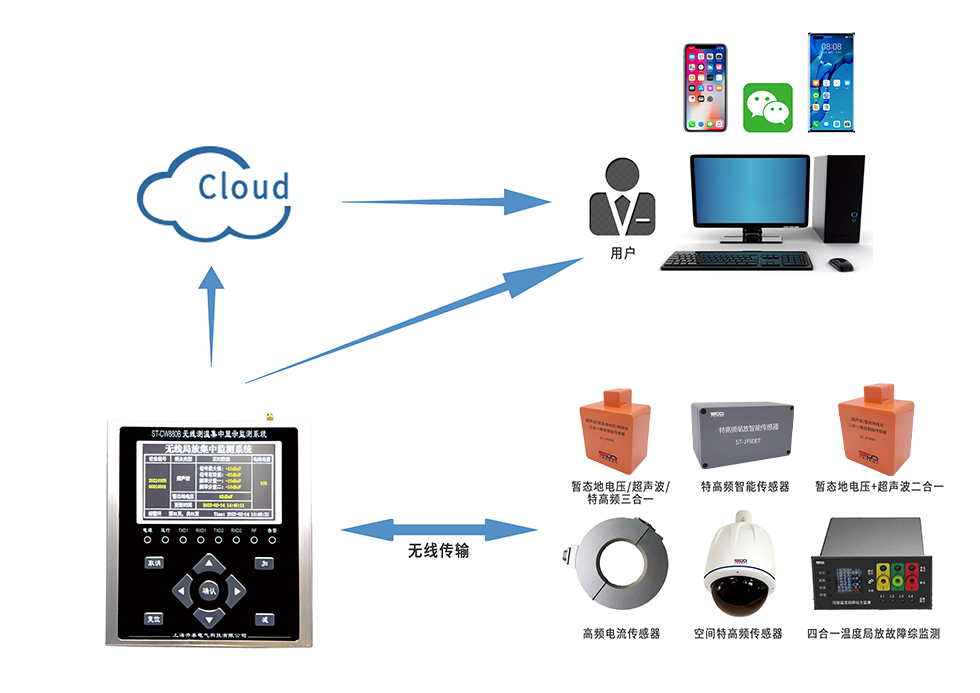

概述： 电气设备绝缘介质中每一次局部放电都发生正负电荷的中 和，伴随有一个很陡的电流脉冲，并向周围辐射电磁波。通过 UHF（300M—3GHz）传感器接收局部放电辐射的UHF电磁 波，实现局部放电的检测，这一方法叫做局部放电的特高频检 测方法。研究认为，每一次局部放电过程都伴随着正负电荷的 中和，并出现陡度很大的电流脉冲，同时向周围辐射电磁 波。局部放电所辐射的电磁波的频谱特性与局部放电源的几何 形状以及放电间隙的绝缘强度有关。当放电间隙比较小、放电 间隙的绝缘强度比较高时，放电过程的时间比较短、电流脉冲 的陡度比较大，辐射的电磁波信号的特高频分量比较丰富。 局放组网图： 主要功能： 1、地电波/超声波/特高频原理定时数据采集，建议同一个配电室内的三合一使用同一台采集器采集数据。 2、上传 TEV/AE/UHF 局放采集均值和峰值。 3、在线采集单元上传均值、峰值、报警等级、图谱等数据。 4、具有设备参数配置功能，可进行主要参数编程设置。 5、具有 RS485 通讯接口，特殊应用可定制以太网接口。 6、数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。 技术参数： 项目 技术参数 采集频率 默认5分钟(可设置) TEV检测带宽 300~1500MHz TEV检测动态范围 -70~10dBmV 平均等效高度 ≥10mm 超声检测动态范围 -10~60dBuV 供电方式 内置锂亚电池 通信协议 国网输变电设备物联网传感器数据通信规约、LoRaWAN 工频同步 内同步/无线同步 数据图谱 PRPS、累积PRPD 续航时间 6-10年 通信传输距离 600米内 传感器重量 1kg 防护等级 lP67
